Comment construire un quai en bois
Avant de commencer
Ces exemples visent à vous guider le mieux possible dans la planification de votre projet. Certaines régions peuvent demander plus d’ancrages ou une méthode différente; nous ne pouvons donc pas tout énumérer ici. Nous ne pouvons être tenus responsables d’incidents ou de dommages qui surviendraient suite à la mise en pratique des techniques présentées sur notre site internet ou sur nos documents. Ces dessins, plans et/ou points techniques ne sont que des informations générales et ne peuvent en aucun temps remplacer, en tout ou en partie, des dessins d’ingénierie certifiés.
Comment construire un quai typique de 3 sections
- Section fixe de 4 pi x 8 pi
- Section semi-flottante de 4 pi x 12 pi (ou 4 pi x 16 pi)
- Section flottante de 8 pi x 12 pi (ou 8 pi x 16 pi)
Liste de matériaux
- Quincaillerie d’acier galvanisé à chaud
- Flotteurs moussés ou vides en plusieurs formats
- Longerons de côté
- Renforts intérieurs
- Extrémités
- Support à flotteurs
- Platelage (plancher)
Accessoires complémentaires
- Pare-chocs de quai et défenses de bateau
- Taquets d’amarrage et amarres
- Échelles de baignade
- Et plus !
Construire un quai de bois en 4 étapes
Étape 1
Pour un quai flottant, commencez à assembler le quai avec le dessous vers le haut afin de pouvoir installer les flotteurs facilement à l’étape 3. Disposez les longerons et extrémités de la structure de base (et les renforts intérieurs s’il y a lieu) et vissez.
- Les vis ne doivent pas être alignées avec les trous que vous ferez pour la quincaillerie.
- Vérifiez l’équerrage en mesurant les 2 diagonales. Elles doivent être à moins de ⅛ po de différence en longueur
- Fixez en position en vissant temporairement une planche sur la structure.
Étape 2
- En commençant par les coins, placez les pièces et marquez les trous au crayon d. Percez et installez la quincaillerie avec les boulons. Notez que les pièces peuvent varier du dessin. Pour un quai fixe, continuez avec l’étape 4-B.
Étape 3
Disposez les supports à flotteurs (planches 2 po x 6 po) e et les flotteurs sur la structure F pour déterminer leurs positions. Laissez +/- 6 po d’espacement avec la structure principale pour faciliter les manipulation ultérieures G. Marquez les emplacements des supports à flotteurs sur la structure et celles des flotteurs sur les supports. Retirez les flotteurs, vissez les supports et fixez les flotteurs à l’aide de tirefonds et de larges rondelles plates. Vous pouvez aussi utiliser des boulons avec rondelles de blocage et rondelles plates.

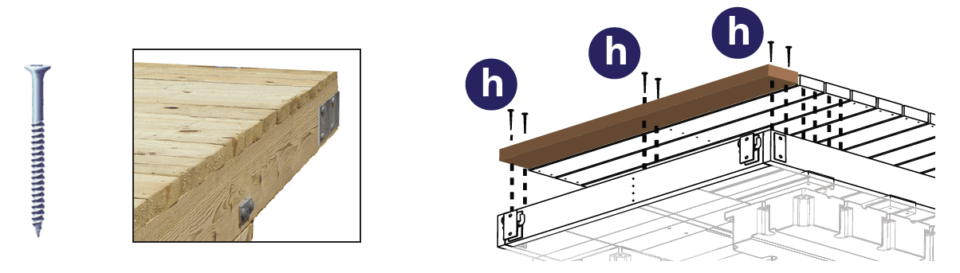

Étape 4
- Pour un quai flottant, avant d’installer le platelage, vous aurez besoin d’aide pour retourner la structure à l’endroit, avec précaution, sans vous blesser.
- Vérifiez de nouveau l’équerrage (voir étape 1). Vissez le platelage en commençant par une extrémité de la section du quai et en ajustant la largeur de l’avant-dernière planche en fonction de l’espace restant. Vissez-les dans les longerons extérieurs et intérieurs H.
Comment ancrer un quai (sur pieux ou flottant)
Quai sur pieux
Il n’est pas nécessaire d’ancrer un quai fixe, à moins d’être dans un bassin où il y a de fortes vagues. Les pieux enfoncés dans le sol assurent sa stabilité. Vous devriez cependant ancrer votre embarcation de façon à ce qu’elle ne puisse cogner sur les quais. Certains préfèrent l’installation d’un élévateur à bateaux. Dans des conditions difficiles, vous pouvez ajouter un ou plusieurs renforts diagonaux entre les pieux.
Quai flottant
Un système de quai flottant nécessite absolument un système d’ancrage au bout du quai et à tous les ~30 pi.
Ce sont les blocs d’ancrage qui maintiendront les quais en place dans les vagues et les mouvements d’eau car il n’y a pas de pieux. Les attache-chaînes sont nécessaires à chaque point d’ancrage.
Pour installer les poids d’ancrage, posez-les sur la section de quai flottante (nous vous suggérons de mettre un carton épais ou un morceau de bois sous les blocs afin de protéger votre platelage), regroupez la quantité appropriée de blocs pour chaque coin. La chaîne sera ensuite attachée avec une manille au groupe de blocs requis pour chaque coin.
Déplacez le quai au-dessus de la zone d’ancrage souhaitée puis basculez les blocs à l’eau en maintenant l’extrémité de la chaîne qui s’attachera au quai. Gardez un peu de tension sur la chaîne, accrochez-la dans le coin opposé puis coupez-la en gardant 2 pi supplémentaires pour des ajustements en cours de saison.
Faites les mêmes étapes du côté opposé.
